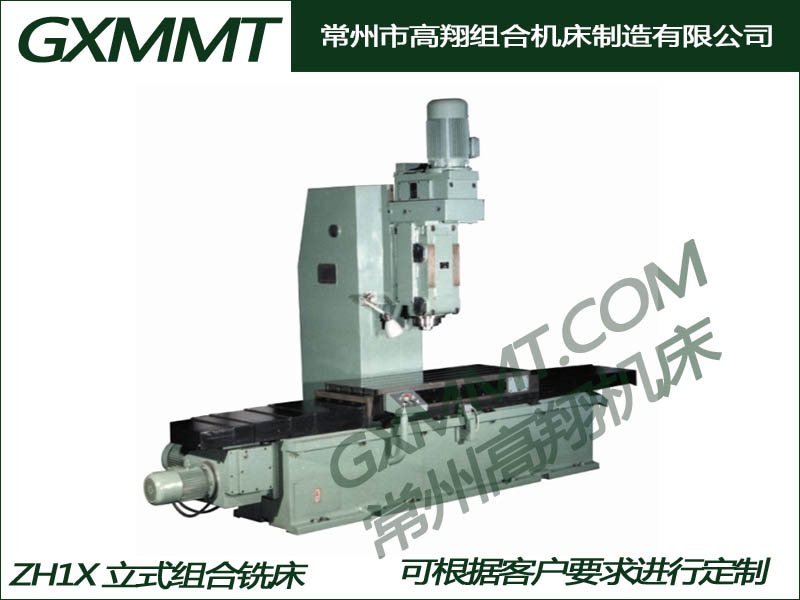

ZH1XW/L系列铣削组合机床是我公司生产的新系列组合铣床，工作台采用1XG系列，铣削头采用1TX系列。其主传动为斜齿轮传动，传动平稳，进给传动采用滚珠丝杠传动。该机床的主要特点是刚性好、精度高、效率高，配以适当的铣刀盘每分钟走刀量可达800mm。******切削深度8-10mm，实现高效切削加工，可用于对铸件、钢件及有色金属件的大平面铣削，一般用于些油机、拖拉机等行业箱体类零件的生产线，可适应年产量10-20万台的生产能力要求。
本系列机床分为三个精度等级：G级（高精度级0.03/600，Ra1.6-3.2um）、M级和P级（普通级、用于粗铣）。高精度级机床可实现以铣代磨工艺，已被列为替代进口产品。
ZH1X系列组合铣床是我公司多年来主导产品，已形成系列化、专业化生产，产品档次已从简易PLC控制到伺服数控。目前公司已具备年产200台组合铣床的生产能力，成为国内平面铣削加工机床的主要生产基地。部分产品已进入国际市场。
主要参数 | ZH1XL100 | ZH1XL80 | ZH1XL63 | ZH1XL50 | ZH1XL40 | ||
工作台 | I | Mm | 2000*1000 | 2000*800 | 1600*630 | 1250*500 | 1000*400 |
II | Mm | 2500*1000 | 2500*800 | 2000*630 | 2000*500 | 1600*400 | |
******行程 | I | Mm | 2000 | 2000 | 1600 | 1250 | 1000 |
II | Mm | 2500 | 2500 | 2000 | 2000 | 1600 | |
主轴端部号 | Mm | No.60（φ221.44） | No.50（φ128.57） | ||||
主轴滑套直径 | Mm | 300 | 265 | 220 | 190 | 160 | |
主轴滑套移动量 | Mm | 100 | 80 | 63 | |||
刀盘直径 | Mm | 250-630 | 200-500 | 160-400 | 125-320 | 125-320 | |
刀在床身或立柱调整量 | Mm | 250 | 225 | 200 | 200 | 150 | |
主轴转速范围 | 低速 | Rpm | 40-160 | 50-250 | 50-250 | 63-320 | 80-400 |
高速 | Rpm | 80-320 | 80-400 | 100-500 | 100-500 | 125-630 | |
电机功率 | KW | 22,30,37 | 15,18.5, | 7.5，11 | 7.5,11 | 7.5,5.5 | |
工作台快进量 | m/min | 5.95或9.3 | 6.6 | ||||
******进给力 | KN | 25 | 20 | ||||
快进（工进）电机功率 | KW | 4（3） | 2.2（1.5） | ||||
机床重量 | I | 吨 | 23 | 16.5 | 12.5 | 9.3 | 8.7 |
II | 27 | 18.5 | 14.3 | 10.5 | 9.8 | ||
